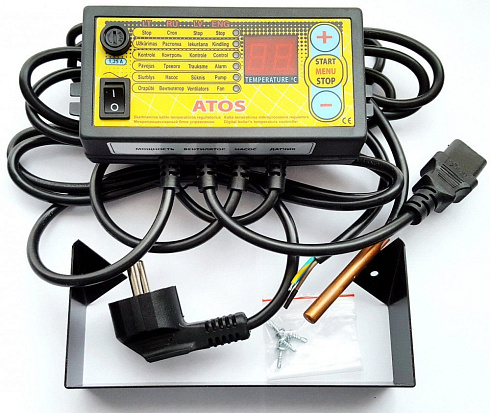

Блок управления котлом АТОS в

Регулятор управления пиролизным котлом ATOS, является усовершенствованным прибором для корректного управления вентилятором наддува котла. В различных моделях регуляторов котла, в том числе бюджетных, так же есть функция управления вентилятором котла. Но как он должен управлять вентилятором, чтобы получить комфортную температуру? В обычных контроллерах это происходит так-подается сигнал на включению наддува и вентилятор нагоняет температуру до тех пор, пока не получит сигнал на выключения вентилятора. На практике, это выглядит как огромные скачки в разнице темпратур нагрева и остывания температуры жидкости в системе отопления. Другими словами, система будет бросать вас «то в жар, то в холод». В контроллерах ATOS, это неудобство было решено очень эффективно. Пользователь может в настройках задать удобное для себя значения когда вентилятор должен снижать обороты, вплоть до полного выключения.

 Очень важная  функция сигнала тревоги !!! (Контроллер АТОС имеет удивительную защиту- при увеличении температуры до опасных 90 градусов. Как только температура жидкости в котле достигнет  90 градусов, включается сигнал тревоги и контроллер будет блокировать работу вентилятора, пока температура в системе не опустится ниже 75 градусов !!!

Как мы знаем, если нет потребления воздуха от вентилятора – жар в котле угасает. Другие контроллеры ниже 90 градусов уже включают вентилятор. И опять повышается температура. Контроллер АТОС решает это самым безопасным способом !!!

Пользователь сможет сделать свои настройки, что важно-при отключении питания все настройки сохраняются.

 Контроллер АТОС имеет наиболее плавную регулировку мощности вентилятора среди блок управления котлами в этом классе. Там нет 8 или 9 скоростей, на каких он должен работать !!! Не будет создана проблема, когда 4 скорость слишком маленькая, а 5-я слишком большая.

 В контроллере АТОС было решено  интересным способом ― при наборе меню функцию "скорость вентилятора" мы должны отрегулировать мощность в диапазоне от 30 до 100% с регулировкой  на уровне 1% процента. Чем выше значение, тем сильнее вентилятор дует !!!! 30% самая слабая скорость, 100%-вентилятор работает на полную мощность. Можно сказать, что контроллер имеет 70 скоростей вентилятора наддува котла.

Контроллер имеет интересное решение, когда дело доходит до звукового сигнала. Это может сообщает нам о следующем:

•  исходе топлива в печи
• слишком низких температурах (ниже 5 градусов)
• слишком высокая (выше 90)
• повреждение датчика температуры

 По желанию пользователя, тревожный сигнал можно отключить, если контроллер будет мешать. Но это крайне не желательно, так как «сигнал тревоги» говорит нам о том, что в работе котла произошли изменения, требующие вмешательства пользователя.

 Интересная функция-возможность подключения комнатного термостата. Вы можете запрограммировать температуру, при которой контроллер котла, должен перейти в режим угасания. После сжигания топлива в котле в зависимости от заданной температуры от контроллера, вентилятор перестает работать.

Функции, выполняемые контроллером:

• управление дросельной заслонкой вентилятора ;
• "Анти-СТОП" помпы ЦО;
• "Анти-Мороз";
• выход на комнатный термостат (опция);
• звуковые сигналы/сигнализация (отсутствия топлива, превышение высокой температуры 90 ^oС, поврежденный датчик);
• сопутствующий звук нажатия клавиш;
• раздельная регулировка оборотов вентилятора в режимах работы и поддержки;
• плавная регулировка оборотов вентилятора в промежутке 30-100%;
• полностью регулированая настройка режима поддержки;
• регулируемая температура при которой начнет замедлятся вентилятор (функция полезна в больших котлах или в случае с низкокачественным/низкокалорийным топливом);
• регулируемая температура режима тушения;
• регулируемая температура работы насоса ЦО;
• регулируемая настройка гистерезиса (эта функция указывает на сколько градусов упадет температура ниже заданой);
• cветодиоды указывающие работу насоса и вентилятора, операции по надзору достижения заданной температуры, сигнализации и пожаротушения в котле;
• простое меню;
• "СТОП" - функция остановки вентилятора (например для добавления топлива в котел);
• возможность сброса параметров настроек к "заводским";
• возможность отключения сигнализации.

Характеристики
